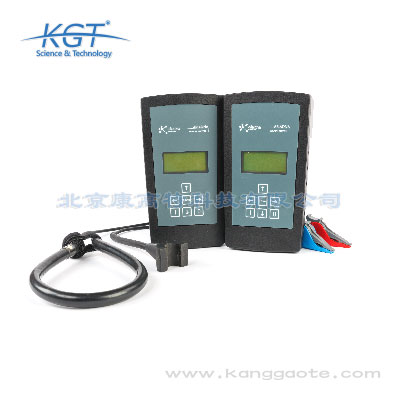

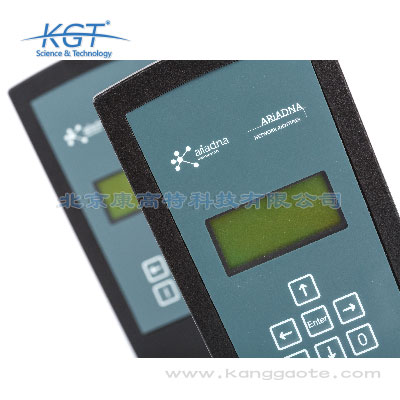

Ariadna IC1G便攜式電纜識別儀

品牌：西班牙MERYTRONIC
分類：電纜識別儀
應用領域：電廠，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

Ariadna IC1G便攜式電纜識別儀簡介：
?Ariadna IC1G使用非常簡單，發射機（TX）連接到低壓配電電纜，接收機（RX）用來識別定位電纜的上游，即中低壓斷路器端

使用IC1G接收機（RX）識別中-低壓變壓器的低壓側電纜

?接收機上以圖像顯示信號注入端的電壓（TX），電流（RX），接收信號極性（TX）和電池電量（TX，RX）

Ariadna IC1G便攜式電纜識別儀特點：
?無需斷電，識別電纜
?兩種傳感器:
環形傳感器: 將傳感器環繞至單芯電
U 形傳感器: 傳感器接觸電纜，單芯或多芯
?用于低壓配電電纜，*高250 Vac （50/60HZ ）
?接收機持續識別被測電纜
?使用簡單，接收機和發射機自動同步信號

接線圖
?Ariadna IC1G 符合 EU 低壓指導方法 72/23/CEE 和 EN61010-1(用于測量、控制和實驗室使用的電子設備的安全要求)。

IC1G-TX ( 發射機)		IC1G-RX ( 接收機)
尺寸	12 x 22 x 6.5	尺寸	12 x 22 x 6.5
等級	IP54	等級	IP54
重量	0.75 Kg	重量	0.75 Kg
工作電壓	100-250 Vac (50/60Hz)	最大被動接收電流 (50/60Hz)	250A
待測電路	480 Vac (50/60Hz)	電纜識別顯示	聲音及圖像
最大功率	4x1.5V AA 電池	電源供電	4 x1.5V AA 電池
輸出電流	70 A 峰值	傳感器	Rogowski線圈
電纜長度	180 cm	傳感器	U 型傳感器sensor
熔斷絲	6A 10x38 mm 熔斷絲	工作環境溫度	-10 oC / 55 oC
工作環境溫度	-10 oC / 55 oC
