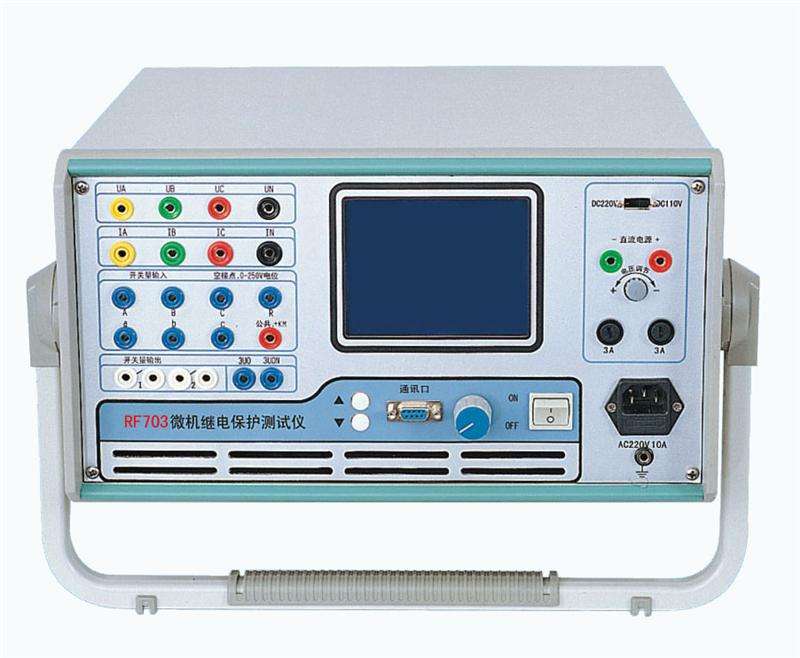

微機繼電保護測試儀的三個原理

來源：北京康高特儀器設備有限公司發布時間：2017-04-12 16:11:23 作者：瀏覽次數：3716次分類：技術文章

1、繼電保護測試儀器主回路原理:輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2(兼職升流器)，升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓;第二個抽為15V(10A)，該抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流;第二個抽頭為10V(100A)大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。

2、繼電保護測試儀測量回路:由大旋鈕調節的主回路輸出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、“0-10A”通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量。其中“0-500mA”檔包括在“0-10A”檔中。使用時，在“0-10A”兩下是“0-500mA”監視。

3、繼電保護測試儀時間測量:設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。

如需了解更多繼電保護測試儀，可關注北京康高特科技有限公司，我們會有專門的技術人員為您解答，服務熱線：010-68460051。
