電力電纜振蕩波局放測試系統工作原理

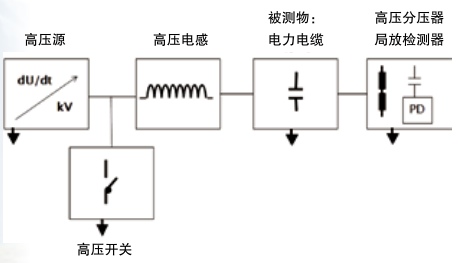

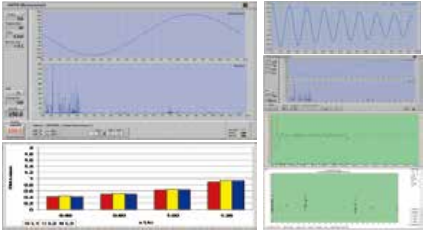

       該系統基于LCR阻尼振蕩原理，在升壓至*高電壓后，通過內置的高壓電抗器、高壓實時固態開關與試品電纜形成阻尼振蕩電壓波，在試品電纜上施加近似工頻的正弦電壓波，激發出電纜潛在缺陷處的局部放電信號?；诿}沖電流法高靈敏度檢測局部放電信號，配合高速數據采集設備完成局部放電信號的檢測、采集、上傳。單次測試過程一分鐘左右，測試效率高，對被測電纜無傷害。在獲取局放數據的基礎上，數據分析軟件自動完成聚類分析、行波定位，便于用戶綜合評判電纜狀態。

       ?便攜式設計，重量輕，現場安裝簡單
